一、化学法工作原理及组成

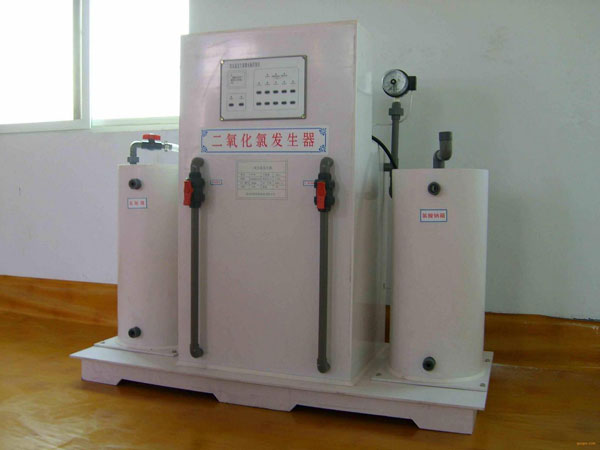

HB系列化学法二氧化氯发生器采用两种化学法反应方法产生二氧化氯。
1、 氯酸钠产生二氧化氯，化学反应式如下：
主反应：NaClO3+2HCl ==ClO2+1/2Cl2+NaCl+H2O
副反应：NaClO3+6HCl==3Cl2+NaCl+3H2O
2、 亚氯酸钠产生二氧化氯，反应式如下：
5NaClO2+4HCl==4ClO2+5NaCl+2H2O
以上反应的原料经各自的计量装置，准确计量后投加到反应器中，反应生成二氧化氯气体，经射流器抽吸与水混合制成高效的二氧化氯消毒液。
3、 采用先进的原料配方，转化效率高，氯酸纳在70%以上，亚氯酸纳在95%以上。
4、 设计结构紧凑，占地面积小，操作简单，维护简单安全。使用年限长。
5、 自动化程度高，控制系统可根据水质变化自动定比调节投药量，并且设有缺水停机，无药停机等各种安全保护设施。
6、 规格品种齐全，二氧化氯发生器从50g-2000g/h。

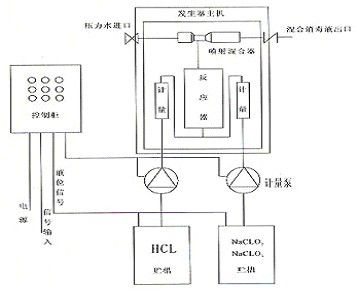

二、结构示意图
三、说明
1. 设备组成分为全自动型、电动型、手动型。
2. 全自动型配套流量测定、余氯测定、液位测定等信号输入。
3. 电动型配套液位测定。
4. 手动型只须打开进液阀就可运行。
5. 进料泵、给水加压泵备选。
6. 设备组成分为全自动型、电动型、手动型。
7. 全自动型配套流量测定、余氯测定、液位测定等信号输入。
8. 电动型配套液位测定。
9. 手动型只须打开进液阀就可运行。
10. 进料泵、给水加压泵备选。
四、设备主要技术参数
|
发生器型号 |
CLO2发生量g/h |
NaCLO2配制浓度% |
NaCLO3配制浓度% |
HCL配制
浓度 |
工作温度 |
进出口接管 |
稀释水入口压力MPa |
消毒液出口压力 |
耗电量（自动、电动型） |
安装形式 |
外形尺寸 |
|
HB-50 |
50 |
10 |
30 |
30
(10) |
5~40
℃ |
20 |
0.25～0.44 |
≤0.1 |
0.4 |
挂壁式 |
600×300×900 |
|
HB-100 |
100 |
10 |
30 |
30
(10) |
20 |
0.4 |
600×300×900 |
|
HB-200 |
200 |
10 |
30 |
30
(10) |
20 |
0.4 |
600×300×900 |
|
HB-400 |
400 |
10 |
30 |
30
(10) |
25 |
0.4 |
柜式 |
700×500×1000 |
|
HB-500 |
500 |
10 |
30 |
30
(10) |
25 |
0.4 |
700×500×1000 |
|
HB-800 |
800 |
23 |
30 |
30 |
25 |
0.4 |
700×500×1200 |
|
HB-1000 |
1000 |
23 |
30 |
30 |
25 |
0.4 |
700×500×1500 |
|
HB-2000 |
2000 |
23 |
30 |
30 |
25 |
1.0 |
700×500×1500 |
|
HB-3000 |
3000 |
23 |
30 |
30 |
32 |
1.0 |
900×700×1600 |
|
HB-5000 |
5000 |
23 |
30 |
30 |
32 |
1.5 |
900×700
×1800 |
|
HB-8000 |
8000 |
23 |
30 |
30 |
40 |
1.5 |
900×700
×1800 |
|
HB-10000 |
10000 |
23 |
30 |
30 |
40 |
4.0 |
900×700
×1800 |
|
HB-12000 |
12000 |
23 |
30 |
30 |
40 |
4.0 |
1000×800
×2000 |
|
HB-15000 |
15000 |
23 |
30 |
30 |
50 |
4.0 |
1000×800
×2000 |
|
HB-20000 |
20000 |
23 |
30 |
30 |
50 |
4.0 |
1000×800×
2000 | |
